电镀硬铬废液零排放设计方案

电镀硬铬废液零排放设计方案

联系我们 →
产品详情

下表为原水水质进水水质限定表

序号

分析项目

数值

单位

1

SS

≤30

mg/L

2

氯离子

≤500

mg/L

3

总铬

≤1

g/L

4

总铜

≤2

g/L

5

六价铬

≤5

mg/L

6

NH4+

≤15

mg/L

7

化学需氧量

≤15000

mg/L

8

电导率

≤90000

us/cm

9

pH

1-5

/

注:附件为限定进水限定数据,其在满足蒸发器进水条件下,蒸发冷凝水出水水质满足下表要求。

蒸发冷凝水水质情况

序号

分析项目

数值

单位

1

SS

未检出

mg/L

2

氯离子

≤50

mg/L

3

总铬

≤1

mg/L

4

总铜

≤0.5

mg/L

5

六价铬

≤0.2

mg/L

6

氨氮

≤20

mg/L

7

化学需氧量

≤500

mg/L

8

pH

1-5

/

1.1  货物需求一览表

序号

项目

参数

备注

1

处理量

3000L/D

20HR

2

形式

减压蒸馏


3

装机功率

 5.6 kW


4

电源

380V/3N~/50Hz


5

工作真空度

≥-85kpa


6

运行蒸发温度

≤50℃


7

进液温度

15-35℃


8

出料温度

≤50℃


9

机器外型尺寸

W1250XD3280XH2786


10

蒸发反应釜材质:

2507 双相钢


11

高压部分管件及阀门材质

316L 不锈钢


12

塑料部分管件及阀门材质

化工级 UPVC,耐压 1.0MPa 以上


13

卧式泵

全部采用 316L 不锈钢材质


2工艺流程及技术要求

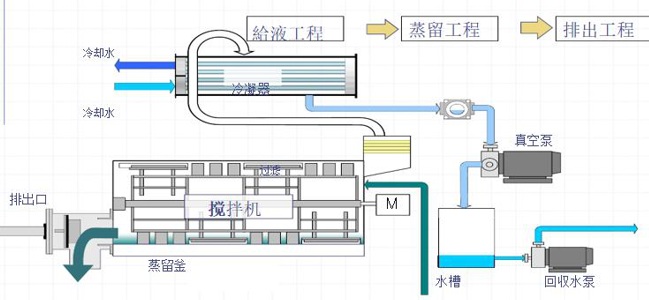

2.1流程示意图

2.2主要配套件

品名

型号、规格

制造商

台数

蒸馏罐

Φ800×2200 2507

锡云环保

1台

冷凝器

管壳式换热器SUS 316

锡云环保

1台

缓冲液罐

2507

锡云环保

1台

原液计量罐

2507

锡云环保

1台

蒸气过滤器

SUS304

锡云环保

1台

螺旋桨式搅拌机

双向钢2507

锡云环保

1台

减速机

AC380V 3相  2.2Kw

国茂2.2KW

1台

真空泵

AC380V 3相 3.0kW

飞鲁泵业

1台

回收水泵

AC380V 3相 0.4kW

隆恩特

1台

蒸气减压阀

薄膜式减压阀

上海精工或同级

1台

1次蒸气疏水阀

压力平衡式

上海精工或同级

1台

2次蒸气疏水阀

浮动式

上海精工或同级

1台

蒸气活塞阀

角座阀

宝德

1台

前盖栓阀(主体)

SUS316L喷氟 汽缸式

锡云环保

2台

前盖栓阀(汽缸)

φ50×200

SMC

1台

自动球阀类

SCS14 空气驱动式

上海

1式

蒸气安全阀


上海精工或同级

1台

真空表

0~-100kPa

SMC

1台

计测空气

过滤调节器


SMC

1台

压力表

φ60*8A

蒸气1次:0~1.0MPa

蒸气2次:0~0.3MPa

冷却水:0~0.5Mpa

余姚金泰



1台

1台

2台

温度计

0~100℃ 冷却水用

北京昆仑

2台

计量罐控制LS

SUS 浮子式浮球开关

北京昆仑

1台

缓冲液罐控制LS

SUS 浮子式浮球开关

北京昆仑

1台

计量罐上限LS

SUS 浮子式浮球开关

北京昆仑

1台

缓冲液罐上限LS

SUS 浮子式浮球开关

北京昆仑

1台

仪表空气过低PS


SMC

1台

冷却水过低FS


北京昆仑

1台

蒸气过高PS


北京昆仑

1台

蒸气过低PS


北京昆仑

1台

原水管材

化工级UPVC,耐压1.0MPa以上

1式

回收水管材

化工级UPVC,耐压1.0MPa以上

1式

冷却水管材

化工级UPVC,耐压1.0MPa以上

1式

蒸气管材

SUS316

1式

蒸气排水管材

SUS316

1式

机械式轴封

SiC×碳 氟橡胶

锡云环保

2个

各部分橡胶垫片

NBR

锡云环保

1式

框架

Q235防锈1回

面漆2回(N-3灰色)

锡云环保

1式

热交换器

板式换热器

上海将星

1台

控制盘

PLC&触摸屏

西门子+威伦

1台

电气类

施耐德

施耐德

1式

回收水视镜

SUS316制

国产名优

1个

轴承部


国产名优

2个

滚链

SUS制

国产名优

1条

链轮齿

SUS制

国产名优

2个

单套蒸汽刮刀结晶系统主要配套件

以上部件清单满足招投标要求。

2.3设备主要材质与技术规定

①蒸发反应釜材质:2507双相钢

②高压部分管件及阀门材质:316L不锈钢

③塑料部分管件及阀门材质:化工级UPVC,耐压1.0MPa以上。

④水箱:要求采用PPH或PE材质水箱,使用寿命不低于10年。

⑤卧式泵:全部采用316L不锈钢材质。

⑥所有不锈钢管提供管道检测报告及质量证书。蒸发结晶器的蒸汽加热夹套管,验收承压试验≥6kgf/cm²。

⑦现场5米范围内有DN125的蒸汽管道,新安装蒸汽管道管径要求DN40。

⑧所有进排水,要设置合理的支撑,如地面排水管,露出地面部分,需上方设置不锈钢盖板防护,防止人员走动等情况压坏管路。

⑨设备产品质保2年。

⑩冷却循环水由买方现场提供,买方目前有冷却塔,可从现有的冷却塔取水,进水从主管接入(主管道规格为 DN200)回水直接接入冷却塔水池或回水主管,水池高度5米,距离设备大约50米。冷却水的夏季出水水温为32℃。水量可提供不大于30m³/小时。考虑到回水压力问题可根据现场实际情况加入动力泵。
